각설 하고 이번 시간에는 Script를 활용하여 여러장의 I/O Monitor Screen을 1장으로 줄여봅시다!

 지난시간 Project File을 열어줍시다.

없으시다면 다운 받아서 열어 주시면 되겠습니다.

1) 먼저 File을 열면 지난번 작성한 I/O Monitor 화면에 램프 2개 빼고 다지우겠습니다.

2) Word Comment 선택후 화면에 그려줍니다.

   Device는 GOT 내부 어드레스 GD200을 입력해 줍니다.

   Comment Group에서 Device를 선택해주고 D215을 입력 해줍니다.

   Comment 에서 Indirect Device를 설정해 줍니다.

Comment 에서 Indirect Device 설정시 코멘트가 안보일경우가 있습니다.

아래 사진처럼 Preivew를 설정해 주면 코멘트가 보이게 되나, 설정 안해주셔도 무방합니다.

3) I/O 표시 부분의 Lamp와 Word Comment를 설정 해줍니다.

   Word Device에 GD201 입력 , Comment는 위와 마찬가지로 D215을 입력해 줍니다.

   Lamp에는 D210.b0 을 입력 해줍니다.

4) I/O 표시 Lamp, Word Device 드래그 하여 우클릭 → Consecutive Copy

5) Copy 수량 및 Device 증가량 선택

   양쪽에 두개 생성해야 하기에 X에는 2, I/O는 0~f번까지 총 16개 이므로 Y는 16을 입력해줍니다.

   Interval은 카피 간격을 조정하는 부분 입니다. 실제로 3~4번 해본 결과 X:13 ,Y:0 을입력해주면 노란칸 안에 딱!

   여기서 Copy Direction을 사진과 같은 방향으로 설정해주셔야 합니다. 어드레스 증가 방향에 결정됩니다.

    Traget Device를 All로 선택해주고 Device 증가를 원하지 않는 D215은 0으로 설정해주고 나머지는 1로 설정합니다.

OK를 누르면 아래 사진처럼 복사가 되며 각 Lamp, Word Device를 선택해 보면, Device가 증가되어 복사 된게 보입니다.

6) 이제 화면 작성은 끝났습니다. 여러장으로 만들기 위한 Script를 진행해 보겠습니다.

    Screen창에서 Script 사용을 원하는 화면에 우클릭 후 Screen Script를 눌러줍니다.

7) Script 창이 활성되면 Add를 눌러 아래와 같이 설정해 줍니다.

    Script No : 저는 개인적으로 화면 번호와 맞춥니다.

    Script Name : 화면의 이름을 적어 줍니다.

    Trigger Setting을 눌러 Script 동작 설정을 해줍니다.

    Trigger Type : 해당 Bit가 ON일경우에만 Script 동장

    Trigger Device : Script 실행 Device

8) 확인을 해주면 210번화면 아래에 Script가 추가 됩니다. Script를 열어 Edit Script를 활성화 하여 Script를 작성

    하도록 하겠습니다.

9) 먼저 Word Comment에 들어갈 Script 입니다.

    아래와 같이 작성해 주시면 됩니다. 설명은 아래에서 하도록 하겠습니다.

 10) 이어서 Lamp에 들어갈 Script 입니다.

      보시다 시피 X, Y입력은 선두 어드레스만 입력 해주시면 되겠습니다.

      ex) 1번 카드 선두 어드레스가 X1000부터 시작이라면 X1000을 입력해주시고 그뒤는 이제

           X,Y의 결정은 해당 카드가 입력카드냐? 출력카드냐? 입출력 혼합 카드냐에 따라 달라집니다.

           30 Station을 가지고 있다면 아래 방법으로 쭉 입력해 주시면 됩니다.

           저는 일단 15 Station 사용 가정하에 입력했습니다.

11) 이제 Script를 사용하기 위해서 간단한 Program을 작성해야합니다.

12) 이제 Script가 어떻게 돌아가는지 설명해 드리겠습니다.

Got에서 210번 화면에 진입하게 되면 기존에 설정해놓은 Base Screen D50에 210이라는 Data가 입력되어

D200에는 1이라는 Data가 입력되어 첫번째 Page부터 나타냅니다, M20 Script Trigger Bit가 On 되어 Script가 시작되며,

D210에 K2= Comment No, 즉 I/O Comment가 설정됩니다.

Script를 보시면

1번 Line에 [w:GD200]=[w:D200]+900; 을 입력해놨습니다.

해당 문구를 풀어서 설명하면 GD200에 D200의 값을 넣어라라는 의미입니다.

위의 Program에서 I/O Monitor 화면 초기 진입시 D200에 1이라는 Data를 써주기때문에

[w:D200]+900 이므로, GD200은 901이됩니다.

이제 GD200에 901이란 Data가 들어갔을때 어떤 의미인지 알아 보겠습니다.

Word Comment에서  Device에는 GD200 / Comment에 D210을 설정해 놨습니다.

즉, GD200에 901이라는 data가 입력되면 I/O Comment 901번 Comment를 표시해라 라는 뜻입니다

.

이번엔

3~34번 Line에 대해 얘기해 보겠습니다. 다들 똑똑하시니

[w:GD201]=[w:D200]*32-31;
[w:GD202]=[w:D200]*32-30;
[w:GD203]=[w:D200]*32-29;

세개만 풀어보겠습니다.

위와 같이 Comment를 입력하는 기능이긴 합니다. 근데 뒤에 *32-31, *32-30, *32-29..... 가 있는데

큰 의미는 없습니다. 간단한 사칙 연산입니다.

D200에 1이라는 값이 들어가면 1Page = 1Station 을 뜻하며 아래와 같은 수식이 됩니다.

[w:GD201]=1*32-31;   = [w:GD201]= 1
[w:GD202]=1*32-30;   = [w:GD202]= 2
[w:GD203]=1*32-29;   = [w:GD201]= 3

즉 GD201이 =1 이면 1번 Comment

    GD202이 =2 이면 2번 Comment

    GD203이 =3 이면 3번 Comment

근데 혹시 이런분 계실 수도 있을거같아 얘기합니다.

그냥 GD201에 1이 들어가게 하려면 아래와 같이 하면 되지 않냐 라고 하실수도 있는데

[w:GD201]=[w:D200]+0;
[w:GD202]=[w:D200]+1;
[w:GD203]=[w:D200]+2;

저는 1장의 화면으로 원하는 수량의 I/O 화면을 만들기 위해서 저런 수식을 썼답니다.

예를들어 D에 2라는 Data가 들어가 있으면 2번 Station의 Comment를 표시해 줘야하는데 위처럼 쓰면

엉뚱한 Comment가 출력 될겁니다.

[w:GD201]=2*32-31; = [w:GD201]=33;
[w:GD202]=2*32-30; = [w:GD201]=34;
[w:GD203]=2*32-29; = [w:GD201]=35;

마지막 Lamp 출력 부분 설명 드리겠습니다.

if([w:d200]==1){             // 만약에 D200이 1이라면
   [w:D210]=[w:X0000];    //  D210에 X0000을 넣어라 여기서 [w:X0000] 이라 표현 했기에 Word data(0~F)까지 입력

                                      그러면 D210.b0 에는 X0000 , D210.b1에는 X0001이 들어가게 됩니다.
   [w:D211]=[w:Y0010];}   // 여기도 위와 마찬가지로[w:Y0010] 이라 표현했기에

                                     D211.b0 에는 Y0010, D211.b1에는 Y0011.....이 들어가게 됩니다.

12. 시뮬레이션을 통해 동작 확인을 해보겠습니다.

GT-Designer3를 시작하기전에 소프트웨어가 없으신 분들은 아래 링크를 통해 다운 받으시면 되겠습니다.

다우에프에이 : www.dawooservo.co.kr/

한국 미쓰비시전기오토메이션 : kr.mitsubishielectric.com/fa/ko/index.do

* 관련 소프트웨어 : GT-Designer3 (GOT-2000)

1. 먼저 GT-Designer3를 실행 시켜 줍니다.

   (개인적으로 바탕화면은 깔끔한걸 좋아해서 필요한 프로그램들은 시작 프로그램에 고정해놓고 씁니다.)

2. New를 눌러 새 프로젝트를 생성해 줍니다.

3. 새 프로젝트 생성 후 프로젝트 위저드가 열리면 Next 버튼을 눌러줍니다.

4. 다음 화면으로 넘어가면 GOT Type을 선택하여 작화할 GOT의 타입을 선택해 준다.

   저희는 GT27**-X(1024x764)로 사용합시다. 네모칸만 잘 설정해 주면 됩니다.

   나머지 밑줄 친항목은 필요시! Next 누릅시다~

   그리고 실제 현장에서 사용시 네모칸의 GOT TYPE을 실제 사용 될 GOT Model명 확인 후 지정 해 주시면 됩니다.

    *Model명 확인 방법

5. System Setting 항목을 확인 하는 단계 입니다. 확인 후 다음으로 넘어가시면 되겠습니다. Next~

6. 다음은 통신 설정 단계입니다. 첫번째 칸에 사용할 PLC 제어기 선택 저희는 미쯔비시로~

   두번째 칸에는 Q CPU를 사용하기에 MESEC-Q/QS,Q17nD/M/NC/DR,CRnD-700을 선택 후 Next~

7. 요즘 대부분의 현장에서 Ethernet을 사용하기에 Ethernet;Multi 선택 하여 연습 합시다. Next~

   (실제 현장에서는 사용하는 방식에 맞게끔 설정 해주시면 됩니다.)

8. 버전이 낮은 경우는 Communication Driver를 선택하게 나올 수도 있습니다. 당황 하지 말고

   Ethernet(MELSEC),Q17nNC,CRnD-700을 선택해 주시면 됩니다. 이제 Detail Setting을 해보도록 합시다.

9. 다른건 건드실 필요 없습니다 . GOT NET No, Station 두개만 잘 설정해 주시면 됩니다.

   이부분은 PLC의 Ethernet 설정과 관련이 있습니다.

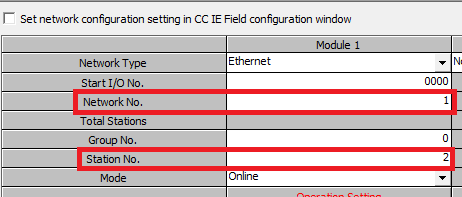

   GOT NET No.는 PLC Ethernet 설정의 Network No.와 맞추시며면 되고

   GOT Station은 PLC Station No. 와 중복되지 않는 숫자를 적어 주시면 됩니다. 설정 후 OK → Next

10. Communication을 확인하는 항목입니다. 확인 후 Next

11. GOT IP Address 설정 부분입니다. 여기서도 마찬가지로 PLC Ethernet의 IP와 중복되지 않게 적어 주시고 Next~

12. Screen Switch 설정 화면입니다. 여기는 추후 작화를 다루며 설정해 주도록 하겠습니다. Next

13. 모든 설정이 끝났습니다. Finsh를 눌러주면 초기 작화 화면으로 전환됩니다.

사실 Ethernet 설정도 추후에 해도 되지만, 제가 터치를 구매하기 전까지는 다루지 않을 내용이라....

먼저 짚고 넘어갔습니다... 이렇게 초기 셋팅이 끝나면 작화를 진행해 주시면 됩니다.

작화는 Main, Manual, Setting, Servo Monitor, Servo Setting 화면 등을 그리며 실전 작화식 으로 진행 하겠습니다.
